案例分享——雙視紅外熱成像云臺“銳目”在電力設備監測的應用
2019-12-27

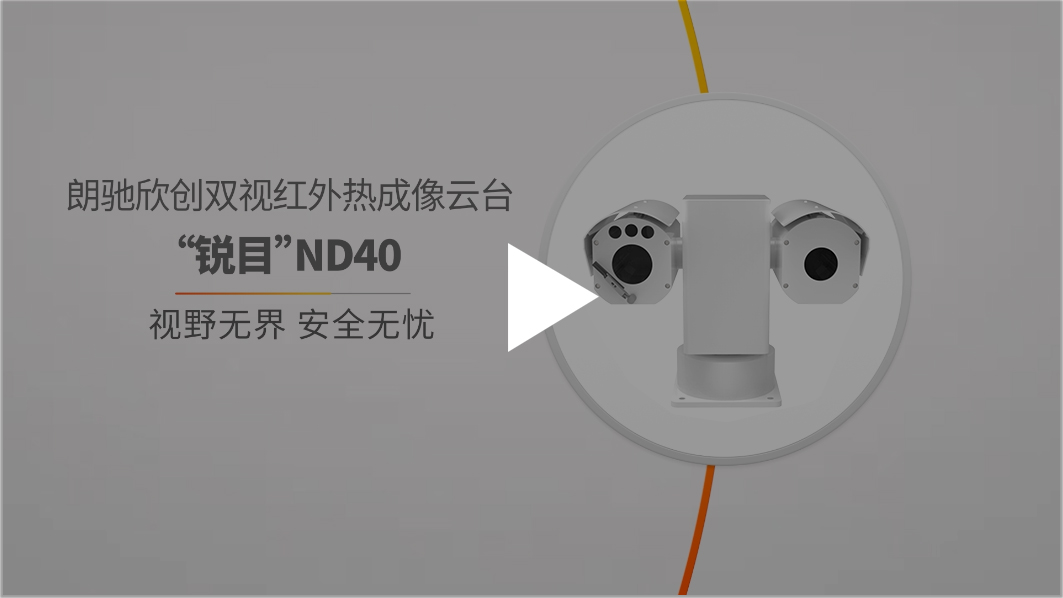

朗馳欣創深耕電力十余年，推出的雙視紅外熱成像云臺“銳目”，集雙光同步、精準測溫及超溫AI診斷預警三大優勢功能于一體，可對電力設備進行區域單點測溫、區域多點測溫、相間溫差分析、溫度趨勢分析等，適用于電力設備在線溫度監測。
根據《帶電設備紅外診斷應用規范》DL/T664—2016，帶電設備缺陷分為一般缺陷、嚴重缺陷及緊急缺陷。雙視紅外熱成像云臺“銳目”可見光與紅外圖像同步顯示，可及時發現熱點并依據規范判定缺陷等級和預警，為運維人員快速作出判斷和處置提供信息支撐。
“銳目”在變電站的監測圖像
No.1
隔離開關
隔離開關是變電站主要設備之一，其安全運行關乎電網的整體可靠性。其中，隔離開關接頭及刀口發熱現象比較常見，甚至有的設備在60%額定負荷時溫升就會超過規定值，對隔離開關進行持續溫度監測具有重要意義。
案例——隔離開關接頭測溫：
熱點溫度98℃，屬于嚴重缺陷（90℃≤熱點溫度≤130℃或相對溫差≥80%但熱點溫度未達到緊急缺陷溫度值）
No.2
電流互感器
電流互感器用于測量站內線路上實際通過的電流，為判定線路運行狀態、電能調度提供關鍵的支撐信息。電流互感器本體和兩側接頭是重點監測對象，如發現過熱現象應盡快轉移負荷，對設備進行檢修。
案例——電流互感器本體及兩側接頭測溫：
熱點溫度85.15℃，屬于緊急缺陷（熱點溫度＞80℃或相對溫差≥95%且熱點溫度＞55℃）
No.3
斷路器
斷路器是電力系統中重要的開關設備，擔負著控制和保護電路的雙重任務，其運行狀態需進行重點監測。
案例——斷路器本體及觸頭測溫：
熱點溫度78.8℃，屬于嚴重缺陷（55℃≤熱點溫度≤80℃或相對溫差≥80%但熱點溫度未達到緊急缺陷溫度值）
